Ziran Pro

Bombas de Calor aire-agua para clima frío

BOMBA DE CALOR AIRE-AGUA – SERIE PRO – ZIRAN PRO KWR

Bombas de calor reversibles aire-agua

33-194 kW41-253 kW

Semi-hermetic compressor inverter

Plate heat exchanger

High temperature

Documentación

Características

Tabla de especificaciones

Vistas y Dimensiones

Controles

Documentación

Características

Tabla de especificaciones

	Características generales	KWR
Refrigerante	R290	✓
	Equipo con carga de refrigerante	✓
	Detector de fugas	✓
	Ventilador axial de extracción de refrigerante ATEX	✓
	Ventilador centrífugo de extracción de refrigerante ATEX	•
	Indicador luminoso en caso de fuga	✓
Carrocería	Chasis/Gabinete autoportante en acero galvanizado con tratamiento de pintura poliéster termoendurecible curada al horno	✓
	Color personalizado para adaptarse a las necesidades de la instalación	•
	Recinto cerrado con paneles para los componentes frigoríficos	✓
	Aislamiento de propileno de los paneles del recinto frigorífico	•
	Recinto cerrado con panel sandwich de lana de roca de 20 mm para los componentes frigoríficos	•
	Recinto cerrado con paneles para los componentes hidráulicos	•
	Aislamiento de propileno de los paneles del recinto hidráulico	•
	Recinto cerrado con panel sandwich de lana de roca de 20 mm para los componentes hidráulicos	•
	Suplementos antivibratorios	•
Compresores	Tecnología de pistón con variador de frecuencia	✓
Compresores	Soportes antivibratorios de compresores	✓
Válvulas de expansión	Válvulas de expansión electrónica	✓

	Ventiladores	KWR
Ventiladores exteriores	Ventiladores axiales EC con tobera curva integrada	✓
	Control de presión de condensación	✓
	Ventiladores axiales EC potenciados	•
	Ventiladores radiales plug-fan EC	•
	Toberas exteriores curvas (Silent ring) (sólo disponibles con ventiladores EC potenciados)	•
	Difusores AxiTop para ventiladores axiales (sólo disponibles con ventiladores EC potenciados)	•

	Intercambiadores	KWR
Baterías	Baterías de tubos Cu y aletas Al	✓
	Batería de tubos Cu / aletas Al prelacado de poliuretano	•
	BLYGOLD: tubos Cu / aletas Al con recubrimiento de Blygold	•
	COPPERFIN: tubos Cu / aletas Cu	•
Intercambiadores	Intercambiador propano-agua, placas acero inoxidable AISI 316L, soldadas con cobre y aislado térmicamente	✓

	Energía	KWR
Recuperación de energía	Recuperación parcial de energía de condensación para ACS	•
	Bomba en circuito de recuperación del calor de condensación	•
	Resistencia eléctrica anti-hielo en intercambiador de placas de recuperación para ACS	•

	Hidráulico	KWR
Bombas (versión P/H)	Bomba simple presión disponible normal (7-12 m.c.a.)	✓
	Bomba simple alta presión disponible (15-20 m.c.a.)	•
	Bomba simple muy alta presión disponible (25-30 m.c.a.)	•
	Bomba con variador de velocidad	•
	Bomba de reserva (presión estándar, alta presión y muy alta presión disponible)	•
	Bomba electrónica	•
	Bomba de reserva electrónica	•
Elementos hidráulicos	Kit de baja temperatura para funcionamiento con Tª de salida de agua < 0 ºC	•
	Kit de baja temperatura exterior	•
	Conexiones flexibles de entrada y salida de agua	•
	Filtro de agua	•
	Instalación de manómetros a la entrada y salida del equipo para la versión S	•
	Módulo independiente con depósito de inercia disponible de 200 litros / 375 litros / 725 litros + Resistencias eléctricas	•

	Instalación	KWR
Rejillas de protección	Rejilla de protección de baterías	•
Aislamiento	Aislamiento térmico en todas las líneas metálicas frías (de refrigerante o de agua)	•
Alimentación eléctrica	400 V / III ph / 50 Hz con neutro	✓
	400 V / III ph / 60 Hz	•
	Otras tensiones eléctricas (consultar diferentes opciones disponibles)	•
Embalaje	Embalaje para transporte marítimo	•

	Control	KWR
Control electrónico y comunicación	Control electrónico programable AQUAMATIX	✓
	Terminal de usuario Climatix HMI para control AQUAMATIX	✓
	Interfaz de comunicación RS485 para comunicación ModBus	✓
	Comunicación Modbus TCP/IP y BACnet IP	✓
Elementos adicionales de control y seguridad	Interruptor general en cuadro eléctrico	✓
	Protecciones magnetotérmicas de compresores, ventiladores y bombas	✓
	Interruptores diferenciales	•
	Interruptor de baja presión para la protección de la bomba	•
	Relé de control de fases PREMIUM, con detección de fallo de fase y protección del sentido de rotación	✓
	Relé de control de fases EXCELLENT, añade detección de desequilibrio de fases, sobretensión y subtensión	•
	Triple protección del intercambiador de placas con interruptor de flujo de agua y protecciones antihielo de agua y freón	✓
	Medidor de energía	•
Cuadro eléctrico	Cuadro eléctrico aislado contra fugas de refrigerante	✓
	Cuadro eléctrico totalmente cableado, con protección IP54	✓
	Ventilación forzada del cuadro eléctrico	✓
	Diseño de aparamenta eléctrica para alta temperatura	✓
	Cuadro eléctrico tropicalizado	•
	Enchufe para usos comunes	•
	Resistencia eléctrica anti-hielo en cuadro eléctrico para bajas temperaturas exteriores	•

✓	Incluido de estándar
•	Opcional
–	No aplica

Vistas y Dimensiones

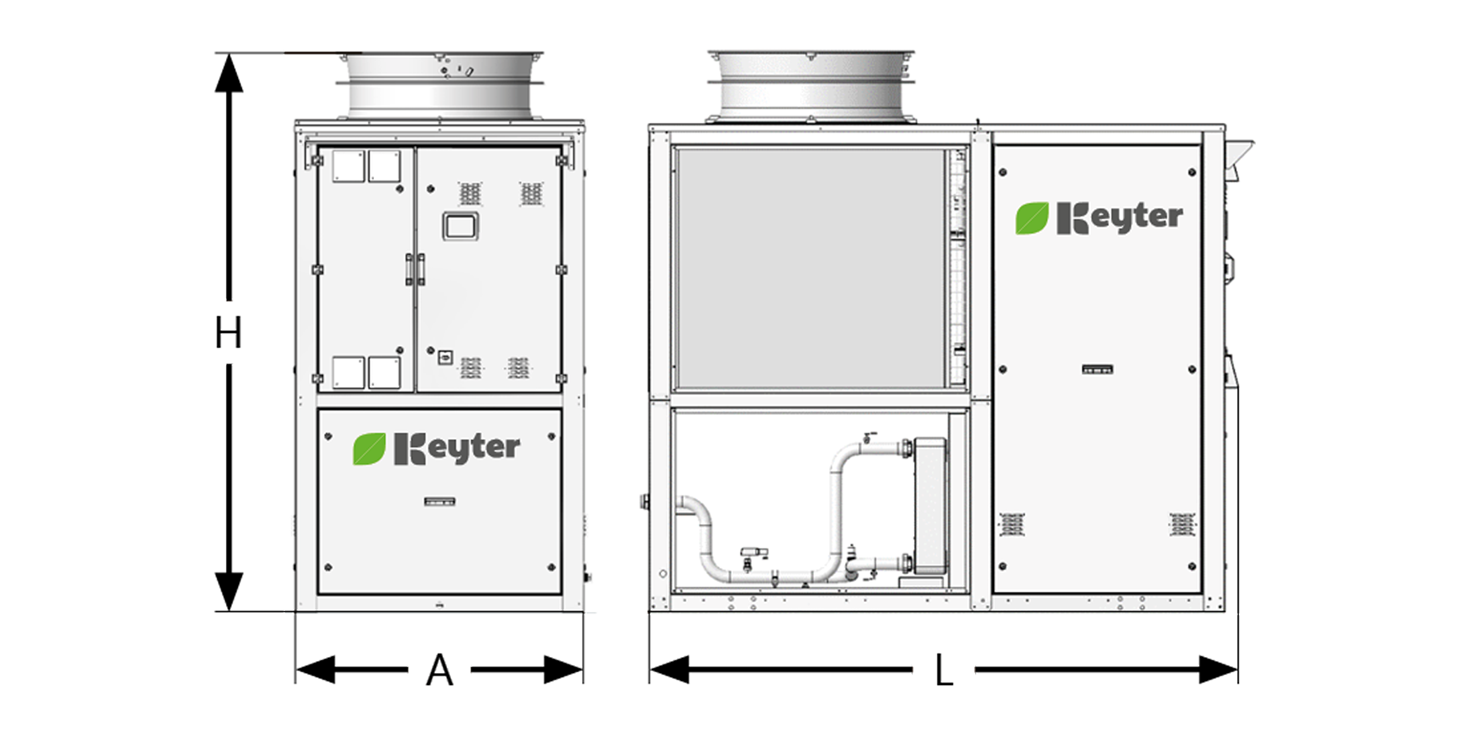

Serie 1 S/P/H

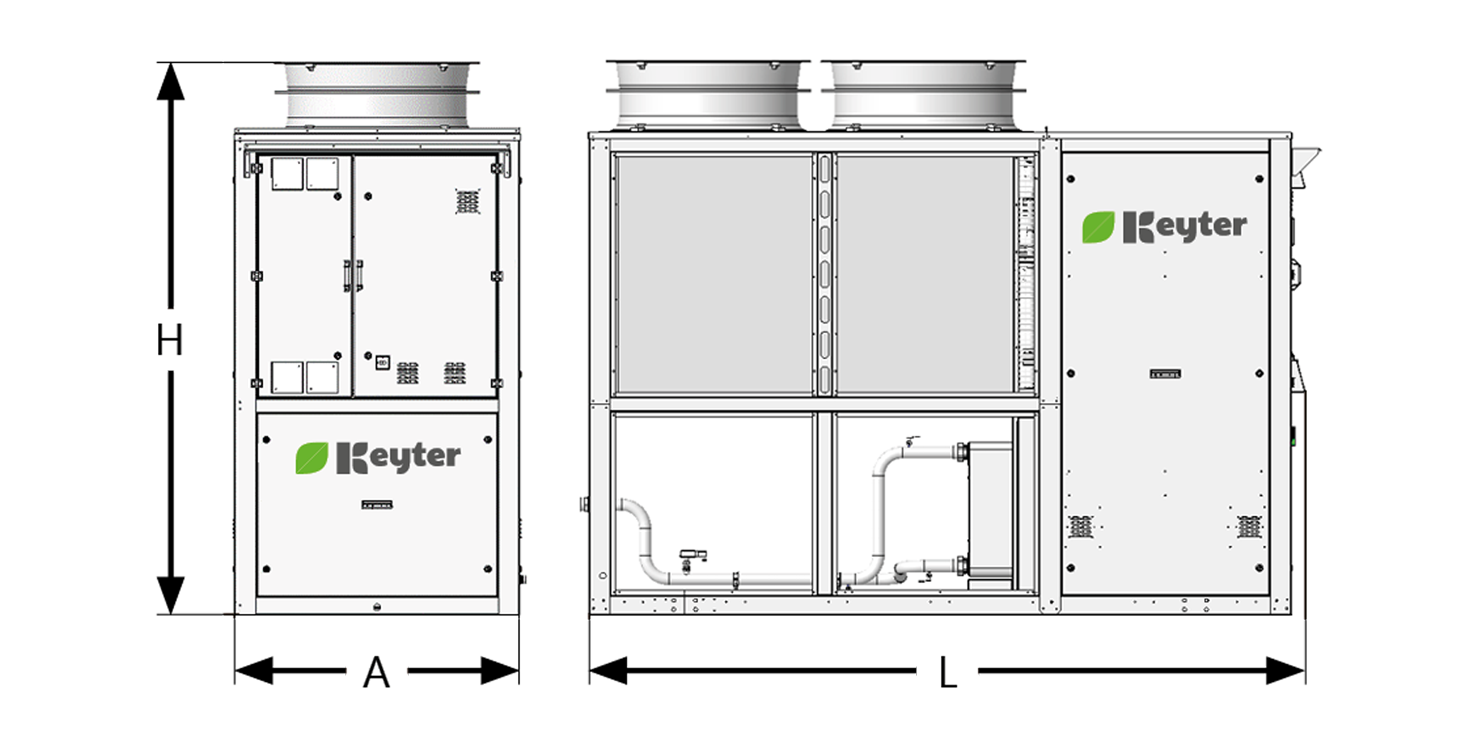

Serie 2 S/P/H

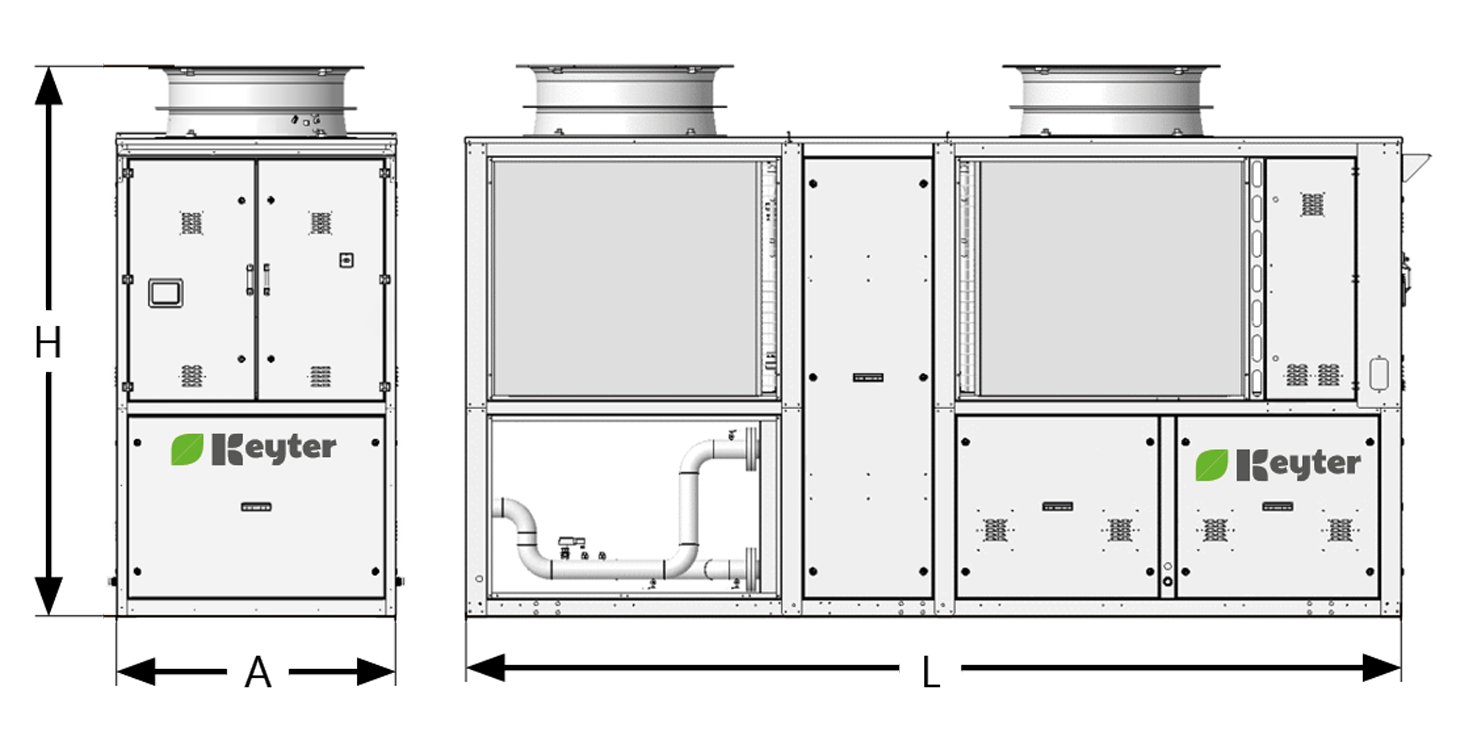

Serie 3 S/P

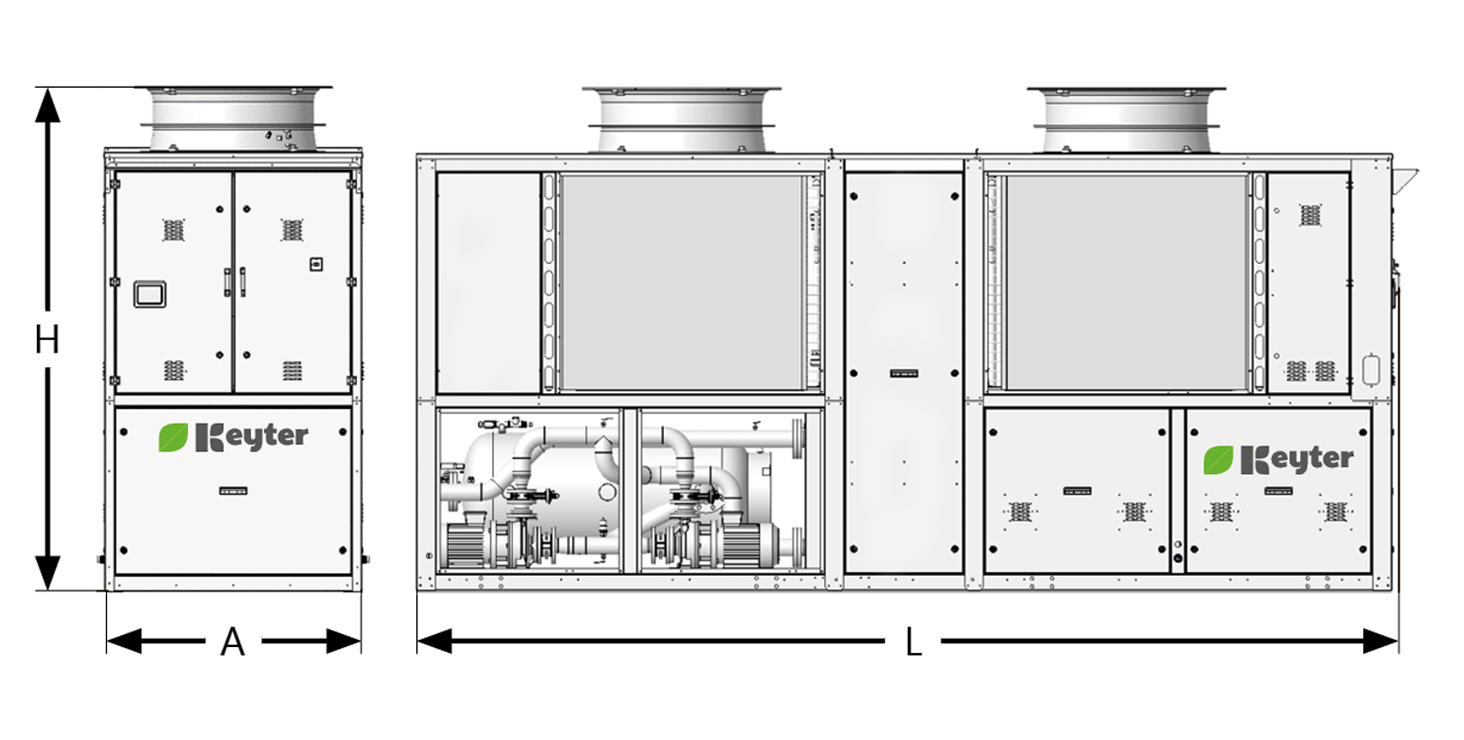

Serie 3 H

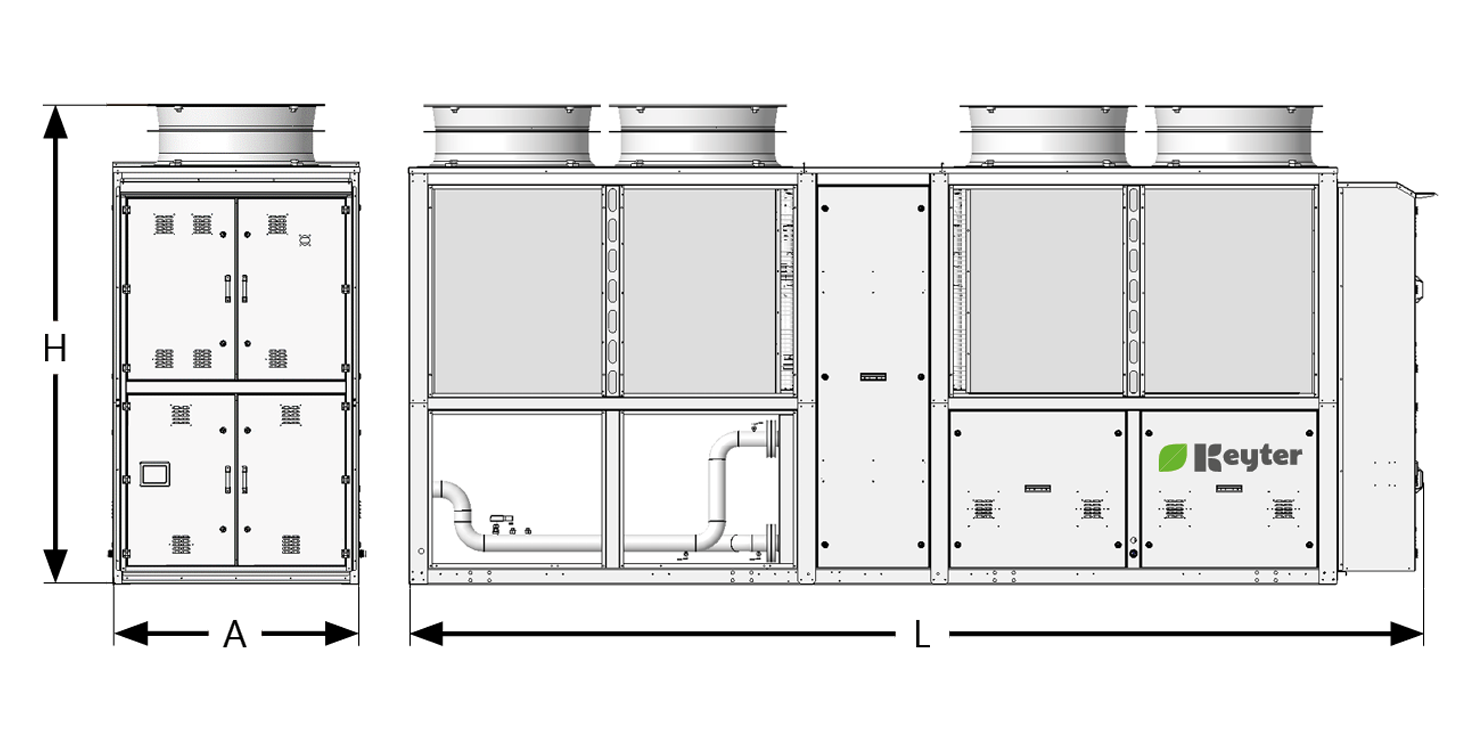

Serie 4 S/P/H

Chásis	Serie 1 S/P/H	Serie 2 S/P/H	Serie 3 S/P	Serie 3 H	Serie 4 S/P/H
L	2640	3240	4340	4940	5350
W	1300	1300	1300	1300	1300
H	2550	2550	2550	2550	2550
